A קנה בורג כפול מקבילמחזיק שני ברגים בקוטר קבוע זה לצד זה בקדח של דמות שמונה. הברגים מסתובבים יחד ודוחפים חומר קדימה על ידי לכידתו בין הטיסות, במקום גרירתו לאורך קיר כמו שבורג בודד עושה. שתי אפשרויות עיצוב מחליטות מה המכונה יכולה לעשות: כיוון הסיבוב (סיבוב משותף או סיבוב נגדי) ועד כמה הברגים מתערבבים (מלא, חלקי או בכלל). קבל את שני תרכובות החומרה, פתחי האוורור או החולצות הנכונות והנכונות של PVC קשיח.
שאל שלושה ספקים מה זה קנה בורג כפול מקביל ותקבל שלוש תשובות מעורפלות לגבי "שני ברגים במקום אחד". זה מוריד את זה. הסידור התאומים משנה את האופן שבו החומר עובר במכונה, וההבדל המכני היחיד הזה הוא הסיבה לכך שברגים תאומים מטפלים בעבודות שבורג בודד לא יכול.
מדריך זה מכסה את המכניקה, את שני צירי הסיווג שמחליטים על הביצועים, את מפרט החומר האמיתי ואת הגודל. לתמונת הרכיבים הרחבה יותר, ראה שלנומנחה חבית בורג אקסטרודר.
מהו חבית בורג כפול מקביל?

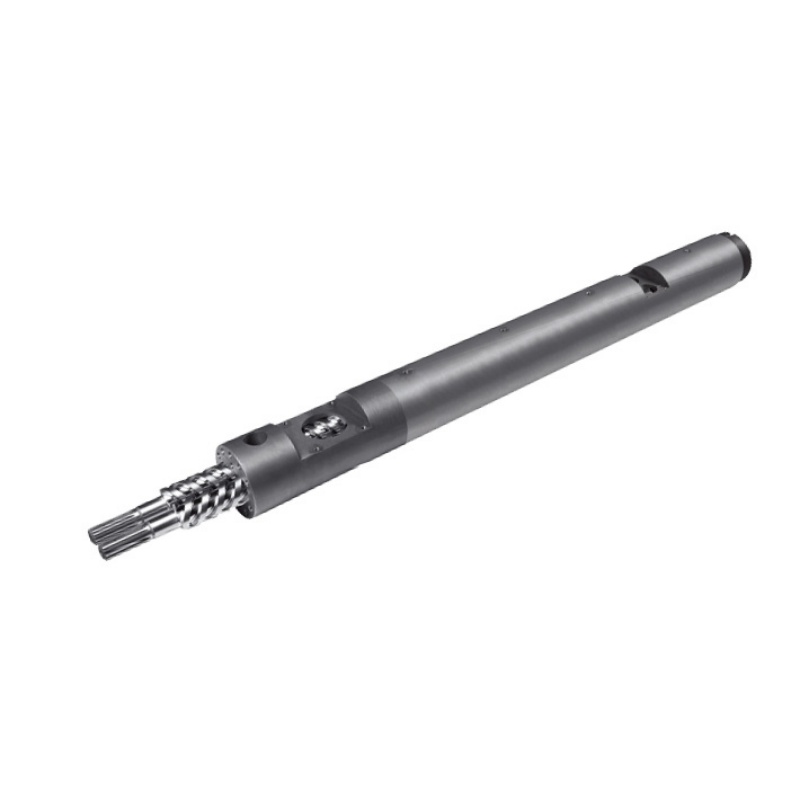

חבית בורג כפול מקביל היא יחידת הפלסטיק של מכבש בורג כפול. יש לו שני חלקים הפועלים כמערכת אחת: קנה עם שני קדחים חופפים המעובדים לתוכו, ויוצרים חתך דמות שמונה, ושני ברגים שיושבים בתוך הקומות הללו.
מַקְבִּילפירוש הדבר שהברגים שומרים על אותו קוטר מקצה ההזנה לקצה הפריקה. הקדח נשאר באותו גודל לכל אורכו. זה ההבדל המגדיר מתאום חרוטי, שבו גם הברגים וגם הקדום מתחדדים לכיוון התבנית.
הצורה המקבילה מעניקה למעצב חתך רוחב קבוע לעבוד איתו לכל האורך, מה שמקל על בניית מכונות ארוכות עם מקום לחיבור, אוורור וערבוב מקטעים. ההשוואה בין שתי הצורות מכוסה במאמר שלנומדריך חרוטי לעומת מקביל.
כיצד פועל חבית בורג כפול מקביל, צעד אחר צעד
- הַאֲכָלָה.חומר נופל לתוך גרון ההזנה ונוחת על שני הברגים בבת אחת. ברגים תאומים לוקחים אבקות, פתיתים והזנה לא סדירה שבורג בודד מתקשה לאחוז בהם.
- הוֹבָלָה.הברגים מסתובבים והמעוף של בורג אחד מנגב את הערוץ של השני. חומר נכלא בחדרים בצורת C בין טיסות ונדחק קדימה בצורה מכנית.
- הַתָכָה.מחממי חבית מספקים חלק מהחום. השאר מגיע מגזירה כאשר החומר מעובד במרווח הצר שבו הברגים חופפים, שהוא האזור האינטנסיבי ביותר במכונה.
- עִרבּוּב.כל סיבוב מפצל, מתקפל ומשלב מחדש את זרם ההיתוך. אותה חלוקה חוזרת ונשנית היא המפזרת חומרי מילוי, פיגמנטים ותוספים באופן שווה.
- אוורור.על חבית מאווררת, התעלה מעמיקה בפתח אוורור כך שהלחץ יורד עד קרוב לאפס. לחות וחומרים נדיפים בורחים לשם, לעתים קרובות תחת ואקום.
- שאיבה ומדידה.הקטע האחרון בונה לחץ ומספק התכה קבועה לתבנית או לגלולה.
סיבוב משותף לעומת סיבוב נגדי: שני כיוונים, שני משרות
הברגים יכולים להסתובב באותו כיוון או בכיוונים מנוגדים. הבחירה האחת משנה את אופי המכונה לחלוטין.
| סיבוב משותף | מסתובב נגדי | |
|---|---|---|
| כיוון בורג | שני הברגים מסתובבים באותה צורה | ברגים מסתובבים בכיוונים מנוגדים |
| נתיב חומרי | עוקב אחר דמות שמונה סביב שני הברגים | נדחס דרך הנייפ בין הברגים |
| לִגזוֹז | גבוה, ומתכוונן באמצעות אלמנטים ברגים | נמוך יותר, ועדין יותר על החומר |
| מהירות בורג | גָבוֹהַ | לְהוֹרִיד |
| בניית לחץ | לְמַתֵן | חזק ויציב |
| הכי טוב ב | תרכובות, מאסטרבאץ', שחול תגובתי, תרכובות מלאות | צינור ופרופיל PVC קשיחים, חומר רגיש לחום |
סיבוב משותףברגים הם כלי ההרכבה. גזירה גבוהה ומהירות גבוהה מפזרים סיבי זכוכית, פיגמנט ותוסף ביסודיות, וזה בדיוק מה שתרכובת שונה צריכה.
מסתובב נגדיברגים פועלים כמו משאבה בעלת עקירה חיובית. הניפ ביניהם מוביל חומר קדימה בלחץ חזק בגזירה נמוכה, וזה מה ש-PVC קשיח דורש, מכיוון שה-PVC מתכלה כאשר חותכים אותו חזק. שֶׁלָנוּחביות ברגים מקבילים מסתובבים נגדיתבנויים לחובה הזו, והכימיה מאחוריה יושבת אצלנומנחה חבית בורג PVC.
מלא, חלקי או לא מתערב: רוב המדריכים של הציר מדלגים
כיוון הסיבוב הוא רק חצי מהסיווג. הציר השני הוא עד כמה עמוק שני הברגים משתלבים זה בזה, ורוב המדריכים אף פעם לא מזכירים זאת.
הברגים התאומים המקבילים שלנו מגיעים בשלושה סוגי רשת:רשת מלאה, רשת חלקית ואינה מרושת. ההבדל הוא עד כמה מעוף של בורג אחד מגיע לערוץ של השני.
- מתערב לחלוטין.המעוף של בורג אחד מגיע לשורש השני, ומשאיר פער קטן. זהו הסוג הנפוץ ביותר בשיחול פלסטיק, מכיוון שהמרווח ההדוק נותן גזירה וערבוב מצוינים ומנגב את התעלות נקיות כשהברגים מסתובבים.
- מתערב חלקית.הברגים חופפים, אבל פחות עמוק. השינוע נשאר חיובי בזמן שהגזירה יורדת, מה שמתאים לחומר שלא יכול לסבול עבודה אגרסיבית.
- ללא רשת.הברגים יושבים זה לצד זה מבלי להתערב. המכונה מתנהגת קרוב יותר לשני ברגים בודדים בחבית אחת, עם הטיפול העדין ביותר והשינוע הכי פחות חיובי.
ההנחה המעשית היא ש"בורג כפול" לבדו אינו מתאר מכונה. חיבור מלא וסיבוב נגדי הוא כלי שונה מחיבור מלא וסיבוב משותף, ושניהם שונים מסידור שאינו מרושת. כאשר אתה מציין סט חלופי, סוג הרשת צריך להתאים למכונה שבבעלותך.
מדוע ברגים תאומים מעבירים באופן שונה מברגים בודדים
בורג בודד הוא משאבת גרירה. הוא מסתמך על חיכוך: חומר חייב להיצמד לדופן הקנה יותר ממה שהוא נדבק לבורג, או שהוא פשוט מסתובב במקום במקום לנוע קדימה.
התלות הזו גורמת לבעיות אמיתיות. אבקות, פתיתים והזנה מחליקה או בעלת חיכוך נמוך אינם נאחזים היטב, כך שהבורג מתגבר או גועב. אז התפוקה משתנה בהתאם למידת האחיזה של החומר באותו יום.
ברגים תאומים מעבירים בצורה חיובית. מעוף של בורג אחד מטאטא את הערוץ של השני, כך שהחומר נדחף בצורה מכנית בין אם הוא אוחז בקיר או לא. הפלט נשאר יציב יותר, והזנה שמביסה בורג בודד עוברת ללא תלונה.
זו גם הסיבה שברגים תאומים שולטים בשילוב ועבודת אבקת PVC. ההשוואה המלאה אצלנובורג בודד לעומת מדריך בורג כפול.
ממה עשויה חבית בורג תאומים מקבילים
פלדת הבסיס נושאת את העומס המכני. המשטח שעליו לוקח את הבלאי. להלן המפרטים שאליהם אנו בונים את ערכות הברגים התאומים המקבילים שלנו.
| מִפרָט | עֵרֶך |
|---|---|
| חומר בסיס | 38CrMoAlA |
| קשיות טיפול בחום | HB260–320 |
| קשיות ניטרידית | HV950–1000 |
| עומק ניטריצה | 0.50-0.70 מ"מ |
| שבירות מחנקת | כיתה א' ומעלה |
| חספוס פני השטח | Ra0.4 |
| ישרות בורג | 0.015 מ"מ |
| קשיות ציפוי כרום | HV950 ומעלה |
| עובי כרום | 0.05–0.10 מ"מ |
| קשיות דו מתכתית | HRC60–65 |
| עומק דו מתכתי | 2.0–3.0 מ"מ |
שני מספרים בטבלה זו ראויים לתשומת לב כאשר אתה משווה ציטוטים.ישרות בורג ב-0.015 מ"ממחליט אם הברגים פועלים בקדח של דמות שמונה, ובורג מכופף שוחק צד אחד של הקדח והורס גם את החלפתו.שבירות מחנקתהיא בדיקת האיכות שרוב הספקים לעולם לא מפרסמים: מארז קשיח שפורר שבבים שביר תחת עומס במקום להתנגד לבלאי.
מעבר למבנה הסטנדרטי, אנו מתאימים אישית לפלדת עבודה חמה, פלדת עבודה קרה, פלדה מהירה, פלדת אבקת HIP וסגסוגות PTA. כאשר ההזנה שוחקת או קורוזיבית, התוואי הבי-מתכתי מחליף את הניטרידינג, ואת שלנומדריך דו מתכתי לעומת ניטרידמכסה כאשר זה משתלם.
גודל: קוטר, L/D ופלט
קוטר בורג קובע את התפוקה. L/D קובע כמה מקום יש למכונה להמיס, לערבב, ולפורר לאורך הדרך. להלן הדגמים הנפוצים שלנו עם בורג תאומים מקבילים עם נתוני הפלט שפורסמו על PVC.
| דֶגֶם | קוטר בורג (מ"מ) | L/D | תפוקת PVC (ק"ג/שעה) | מהירות בורג (סל"ד) | מנוע (kW) |
|---|---|---|---|---|---|
| NHY75 | 75 | 26–36 | 220–350 | 45 | 45 |
| NHY90 | 90 | 26–36 | 280–460 | 45 | 55 |
| NHY110 | 110 | 26–36 | 350–650 | 45 | 75 |
| NHY120 | 120 | 26–36 | 500–800 | 45 | 110 |
| NHY130 | 130 | 26–36 | 680–1000 | 45 | 132 |
קרא את התבנית ולא רק את השורות. הפלט עוקב בערך בקוטר, וכוח המנוע מטפס איתו, מכיוון שדחיפה של יותר חומר לוקחת יותר מומנט. פס ה-L/D נשאר זהה בכל הטווח, מכיוון שהיחס הוא בחירה עיצובית ולא תוצאה של גודל.
מחוץ לדגמים אלה אנו בונים ברגים מקבילים מ-45 מ"מ עד 150 מ"מ, עם L/D מ-32:1 עד 38:1 על ערכות צינורות ה-PVC שלנו או מותאמים לקו שלך. מה ש-L/D באמת קונה לך מכוסה במדריך יחס L/D שלנו, והמגוון המלא נמצא אצלנודף מוצר עם בורג כפול מקביל.
מה בעצם מייצרים ברגים תאומים מקבילים
ארבע משפחות יישומים מכסות את רוב מה שמכונות אלו עושות, והן פועלות מחומר הגלם ועד למוצר המוגמר.
שינוי והרכבה פלסטית
היישום האופייני ביותר. כוח גזירה ופיזור חזק מאפשר לפולימר בסיס כגון PP, PE או ABS להתערבב באופן שווה עם סיבי זכוכית, סיבי פחמן, מעכבי בעירה ונוגדי חמצון. זה מייצר דרגות מחוזקות, מעכבי בעירה או מוליכות, כמו PP מחוזק בסיבי זכוכית המשמש בחלקי רכב ו-ABS מעכב בעירה המשמש באלקטרוניקה.
מאסטרבאץ' צבעוני ופונקציונלי
פיגמנטים, צבעים או תוספים פונקציונליים בריכוז גבוה מעורבבים לתוך שרף נשא, ולאחר מכן מחולצים ומגולפים. זה מייצר אצווה צבעונית לצביעה, או אצווה אב פונקציונלית כגון ציונים אנטי-סטטיים ואנטיבקטריאליים. ברגים תאומים פותרים את בעיית הערבוב הלא אחידה שמגבילה ברגים בודדים בעבודה זו.
דפוס אקסטרוזיה
צינור, פרופיל, גיליון וסרט. ברגים תאומים מתאימים במיוחד לפולימרים בעלי צמיגות גבוהה וקשים לפלסטיק כגון PVC ו-PC. צינור ניקוז PVC, פרופיל דלת וחלון ויריעת PC תלויים כולם בפלסטיק האחיד שמספק בורג כפול, וזה מה שמפחית את הפגמים במוצר. שֶׁלָנוּצינורות PVC מקבילים עם בורגלשרת צינור מים וניקוז, צינור חשמל וצינור מגן.
עיבוד פלסטיק ממוחזר
פסולת PP ו-PE עוברות גזירה וחימום המסירים זיהומים, מפיג מתחים ומיישרים מחדש את החומר לגלולה. הזנה ממוחזרת אינה עקבית ולעתים קרובות מזוהמת, וזה בדיוק סוג של ידיות שינוע חיוביות לחומר.
איך לדעת מתי צריך להחליף סט ברגים תאומים מקבילים
בלאי של בורג כפול מופיע באותם מקומות בכל פעם, והמכונה אומרת לך לפני שהחלקים נראים רע.
- הפלט נופלבאותה מהירות בורג. מרווח שחוק מאפשר להמיס להחליק אחורה במקום לנוע קדימה.
- ערבוב טיפות איכותיות.פסי צבע או פיזור מילוי לא אחיד פירושם שהברגים כבר לא מנגבים זה את זה כמו שצריך.
- עומס מנוע מטפסבתפוקה קבועה, מה שמצביע על גרירה, חוסר יישור או התנגדות לבניית חומר מושפלת.
- נסחפים באיכות פני השטחעל המוצר המוגמר, לרוב הדבר הראשון שמחלקת האיכות שמה לב אליו.
אשר באמצעות מכשירים במקום הופעות. מדדו את OD ומזהה הקידוח מול שרטוט המבנה, ובדוק את מרווח הביוב, שהוא ייחודי לברגים תאומים וקל להתעלם ממנו.
למה לעבוד עם Nanhaiya
Nanhaiya בנתה ברגים וחביות כבר למעלה מעשרים שנה ומשרתת יותר מ-500 לקוחות ברחבי העולם. שֶׁלָנוּמגוון ברגים תאומים מקביליםמכסה תרכובות, גרנולציה, הקצף PS, לוח אלומיניום-פלסטיק, גומי ופלסטיק, וחוס צינורות PVC, בתצורות מסתובבות ומסתובבות נגדית.
כל סט מעובד מ-38CrMoAlA ומוגמר לפי המפרט בטבלה למעלה, עם בקרת סובלנות קפדנית ובדיקת איזון דינמי לפני משלוח. הסטים שלנו בנויים כך שיתאימו למותגי האקסטרודר הגדולים כולל KraussMaffei, Cincinnati ו-Jwell, ואנו מתאימים את פרופיל הברגים, יחס הדחיסה, עיצוב האוורור ואזורי החימום לקו שלך.
לפני הצעת המחיר, המהנדסים שלנו עובדים איתך על הפרמטרים: קוטר, יחס רוחב-גובה, עומק חריץ הברגים ובחירת החומר. הצעת המחיר מכסה מוצר, משלוח ועלות תחזוקה צפויה, והיא מגיעה אליכם תוך 12 שעות. לאחר המסירה, הטכנאים שלנו תומכים בהתקנה ובהפעלה, ובעיות לאחר המכירה מקבלים מענה תוך 24 שעות.
זקוק לסט ברגים תאומים מקבילים שנבנה למכונה שלך? שלח את הדגם, הציור או הדוגמה השחוקה שלך, בתוספת החומר שאתה מריץ. אנו מגישים הצעת מחיר תוך 12 שעות.
קבלו הצעת מחיר של בורג תאומיםשאלות נפוצות
מהו קנה בורג כפול מקביל?
זוהי יחידת הפלסטיק של מכבש בורג כפול: חבית עם שני קדחים חופפים היוצרים חתך דמות שמונה, המחזיק שני ברגים בקוטר קבוע. הברגים מעבירים חומר קדימה בצורה מכנית על ידי לכידתו בין הטיסות שלהם, במקום להסתמך על חיכוך נגד דופן הקנה.
כיצד פועל קנה בורג כפול מקביל?
חומר נופל על שני הברגים בגרון ההזנה. כשהברגים מסתובבים, המעוף של אחד מנגב את הערוץ של השני, לוכד חומר ודוחף אותו קדימה. מחממי חבית וגזירה באזור החפיפה ממיסים אותו, כל סיבוב מתפצל ומשלב מחדש את ההיתוך כדי לערבב אותו, והקטע האחרון בונה לחץ כדי להזין את התבנית.
מה ההבדל בין סיבוב משותף לסיבוב נגדי?
ברגים מסתובבים יחד מסתובבים באותה צורה ומספקים גזירה גבוהה במהירות גבוהה, המתאימה לתרכובות, מאסטרבאץ' ותרכובות מלאות. ברגים מסתובבים נגדיים מסתובבים בכיוונים מנוגדים ופועלים כמו משאבה בעלת תזוזה חיובית, בונים לחץ חזק בגזירה נמוכה. פעולה עדינה יותר היא מה שצינור ופרופיל PVC קשיחים צריכים.
מהם ברגים תאומים מתערבבים באופן מלא, מתערב חלקית ולא מתערבבים?
הם מתארים כמה עמוק שני הברגים מתחברים. ברגים מתערבבים באופן מלא מגיעים לשורש זה עם רווח קטן, נותנים את הגזירה והערבוב הטובים ביותר, וזהו הסוג הנפוץ ביותר בשיחול פלסטיק. ברגים מתערבבים חלקית חופפים פחות ומפחיתים את הגזירה. ברגים שאינם מתערבבים יושבים זה לצד זה מבלי להתערב, ומעניקים את הטיפול העדין ביותר.
מה ההבדל בין ברגים תאומים מקבילים וקוניים?
בורג תאום מקביל שומר על אותו קוטר מהזנה לפריקה, והקדח נשאר בגודל קבוע. בורג כפול חרוטי מתחדד, עם קצה הזנה גדול יותר מצטמצם לכיוון התבנית. הצורה המקבילה מעניקה חתך רוחב קבוע לאורך, מה שהופך מכונות ארוכות עם קטעי אוורור וערבול לפשוטות לבנייה.
למה להשתמש בבורג כפול במקום בורג בודד?
שידור חיובי. בורג בודד מסתמך על חיכוך, ולכן החומר חייב לאחוז בדופן הקנה כדי להתקדם, ואבקות, פתיתים והזנה חלקה גורמים לעלייה. ברגים תאומים דוחפים חומר בצורה מכנית ללא קשר לאחיזה, מה שנותן תפוקה יציבה יותר ומאפשר להם להתמודד עם הזנה שמביסה בורג בודד.
למה משמשים ברגים תאומים מקבילים?
ארבע משפחות עיקריות: שינוי ושילוב פלסטי עם סיבי זכוכית, סיבי פחמן או מעכבי בעירה; ייצור מאסטרבאץ' צבעוני ופונקציונלי; שחול של צינור, פרופיל, גיליון וסרט כולל PVC ו-PC; ועיבוד פלסטיק ממוחזר שבו פסולת PP ו-PE מנוקים, מפלסטיקים מחדש ומגולפים.
האם יש להחליף ברגים תאומים כזוג?
כֵּן. מרווח ההתערבות בין שני הברגים נקבע במהלך הייצור ולא ניתן לשחזרו על ידי החלפת בורג אחד מול שותף שחוק. ברגים תאומים מיוצרים, מסופקים ומוחלפים כזוג תואם, ויש לאחסן אותם ולטפל בהם גם כך.
